18:27 Шаблони для звіту по RTK (матеріали геодезичних вишукувань) |
Шаблони складаються із чотирьох аркушів:

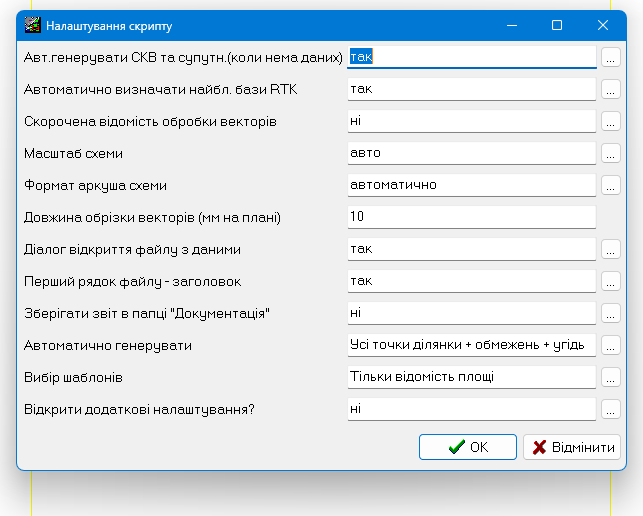

Все розраховується повністю автоматично (див.відео). Після встановлення в Digitals з'явиться така панель інструментів: Перед запуском скрипту потрібно відкрити в Digitals файл XML і, якщо є реальні точки зйомки у форматі TXT чи DAT — першою кнопкою додати їх на карту (не обов'язково). Друга кнопка формує звіт. Якщо першою кнопкою точки не додані — то вони згенеруються автоматично при запуску звіту другою кнопкою. Окрім цього, перша кнопка скрипту призначена просто для додавання точок з gps для обробки зйомки. Якщо в програмі Digitals створити нову чисту карту (без жодного об'єкта на ній) і натисніть другу кнопку скрипту — появиться таке вікно налаштувань скрипту:
1. Автоматично генерувати СКВ та супутники (коли нема точок зйомки) При включеній опції можна формувати звіт і без наявності точок зйомки. В такому випадку СКВ (середньо-квадратичне відхилення) як у плані так і по висоті генеруються автоматично. Автоматично генерується і кількість видимих супутників. При цьому, якщо частина точок має всі ці дані, то вони залишаються оригінальними. 2. Автоматично визначати найближчі бази RTK Для роботи скрипту потрібен файл-довідник такого вигляду:
Файл-довідник називається RTKList.txt і знаходиться він в папці Digitals. При запуску скрипту, якщо в папці Digitals ще відсутній даний довідник, появиться вікно, де можна вибрати оператора РТК. Для ZAKPos в наявності є всі станції у форматах СК-63 та УСК-2000. Тому вони будуть створені автоматично. Для Систем Солюшнс станції є тільки в СК-63, але не всі. Нових станцій, які були додані вже за останні кілька років, нема, бо їх координат нема у вільному доступі, а компаня Систем Солюшинс не відповідає на моє прохання надати їх для скрипту. Для Київстар та інших операторів станції взагалі відсутні. Але якщо той чи інший оператор надає вам послуги РТК — то він повинен для звіту надати координати станції РТК, з якою ви працюєте. Тому звертайтеся з цим питанням до оператора. Координати станції технічно є можливість переглянути і в додатках типу SurvX, але вони там в географічній СК і не так просто їх перевести в СК-63 чи УСК-2000. Може бути похибка. Тому краще звернутися до оператора РТК. Для ZAKPos в скрипті відсутні координати станцій GNSS в МСК. Справа в тому, що часто станція знаходиться в іншій області, тому вона буде в іншій МСК, ніж потрібна. Але на сайті в кабінеті ZAKPos є калькулятор, яким можна легко перевести координати станцій з УСК-2000 в потрібну МСК з максимальною точністю. 3. Скорочена відомість обробки векторів Призначена для тих, в кого нема даних про висоту точок над рівнем моря (параметр Z). В такому разі табличка Відомості обробки векторів буде мати спрощений вигляд (без СКВ по висоті та координати Z): Скорочена відомість також включається автоматично тоді, коли по Z одні нулі 4. Масштаб схеми Включає/відключає автомасштаб на Схемі GNSS-спостережень, а також дає можливість прямо в цьому полі поставити вручну потрібне значення масштабу (або вибрати із випадаючого списку). 5. Формат аркуша схеми Дозволяє вибрати із списку потрібний формат аркуша (А4, А3, А2, А1 та автоматично). В комплекті скрипту наявні тільки шаблони А4 та А3. Але, при потребі, користувач може на основі наявного створити додактові шаблони для решти форматів аркушів. Щоб підключити такий шаблон до скрипту, потрібно в його назві в кінці через пробіл просто поставити А2 чи ін.(шаблони знаходяться в корні папки Digitals). Якщо вибрати пункт "автоматично", то формат аркуша буде розраховуватися автоматично, залежно від кількості точок у ділянці - якщо точок більше як 25 — то формат А4 автомтаично буде переключатися на А3. 6. Довжина обрізки векторів Якщо це значення порожнє - то вектори, що йдуть від точок зйомки автоматично обрізаються за кілька сантиментів до краю рамки. Але якщо тут поставити конкретну цифру (наприклад 10), то вектори будуть створюватися тільки на вказану довжину (у міліметрах), щоб не нагромаджувати весь аркуш суцільними лініями, коли на ділянці багато точок. Якщо тут поставити 0 - то вектори взагалі не будуть створюватися. 7. Діалог відкриття файлу з даними Якщо опція відключена — то перша кнопка буде не викликати діалог вибору файлу, а просто самостійно додавати усі точки на вузлах ділянки, угідь та обмежень. Друга кнопка також перевіряє, чи такі точки наявні, і якщо ні — створює їх автоматично. Але створення точок наперед першою кнопкою дає можливість потім їх корегувати. Якщо на діалозі вибору шляху з файлом (перша кнопка) натиснути - Скасувати, то точки також будуть створені автоматично. 8. Перший рядок файлу - заголовок Потрібно включити в тому випадку, коли файл із даними, що тримується з GPS має рядок заголовку. 9. Зберігати звіт у папці "Документація" - дає можливість включити автоматичне збереження звіту у папці, де знаходиться обмінник (в цій папці додатково створюється папка під назвою "Документація"). 10. Автоматично генерувати Дана опція стосується тільки випадку, коли відсутні точки зйомки ділянки, що отримані з приладу. У випадаючому списку доступні такі варіанти:
Якщо вибрати варіант "усі точки ділянки" — то скрипт автоматично створить пікети на усіх поворотних точках ділянки. При інших варіантах точки будуть створені на інших відповідних об'єктах. При цьому без дублювання. Самі точки обмжеень потрібні, наприклад, коли робимо документацію щодо встановлення сервітуту. 11. Вибір шаблонів Доступні варіанти: 12. Відкрити додаткові налаштування Якщо "так" — відкриються наступні налаштування:

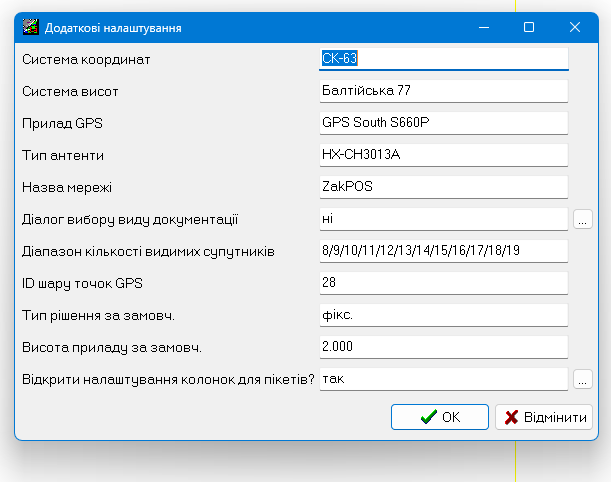

Тут, в основному, вказуються дані, які потім підтягуються в шаблони. Також є можливість включити Діалог вибору виду документації. Якщо включено - то вид документації на схемі буде підтягуватися не з файлу ХМЛ, а з діалогу вибору. Діапазон кількості видимих супутників - опція призначена для режиму автоматичного генерування СКВ та кількості супутників. Дозволяє задати діапазон кількості супутників, в межах якого буде здійснюватися випадковий вибір. Даний діапазон різний у різних приладів залежно від підтримки Глонасс та інших супутникових систем. Якщо поле Система координат залишити порожнім - то система координат буде автоматично читатися з обмінника xml. ID шару точок GPS - за замовчуванням тут вказаний id28, шар - Точки знімальної мережі. Якщо є якийсь конфлікт з уже наявним на вашій карті шаром - можна вибрати щось інше. Тип рішення за замовчуванням - дозволяє вказати тип рішення (фіксоване, плаваюче, автономне і т.д.) на випадок, коли цієї інформації не буде знайдено в параметрах точок, що експортовані з приладу. Висота приладу за замовчуванням - дозволяє вказати висоту приладу GPS на випадок, коли цієї інформації не буде знайдено в параметрах точок, що експортовані з приладу. Якщо вибрати "так" в опції Відкрити налаштування колонок для пікетів — відкриється наступне вікно налаштувань скрипту: Тут потрібно вказати в якій колонці файлу gps знаходяться відповідні дані. Файл з даними повинен виглядати орієнтовно так (скачати): Перші 4 колонки обов'язково Номер точки КоординатаХ КоординатаУ КоординатаZ. Дальше - в будь якому порядку, залежно від налаштувань експорту із приладу GPS. Розглянемо, як налаштувати експорт точок з приладу на прикладі програми SurvX 4.0. І останнє вікно налаштувань дозволяє змінити ID параметрів з відповідними даними (бажано не змінювати):

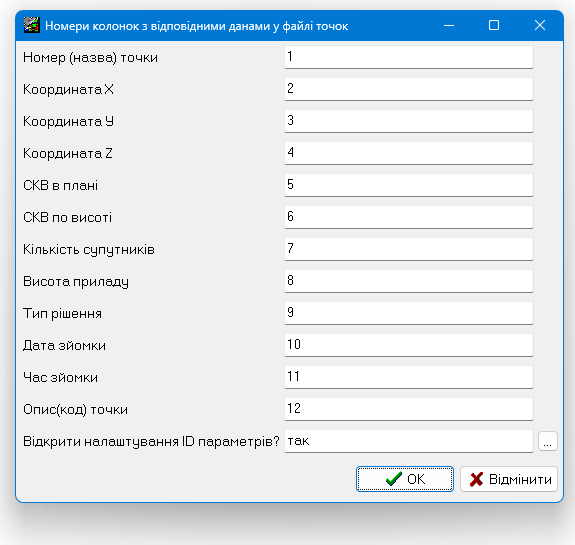

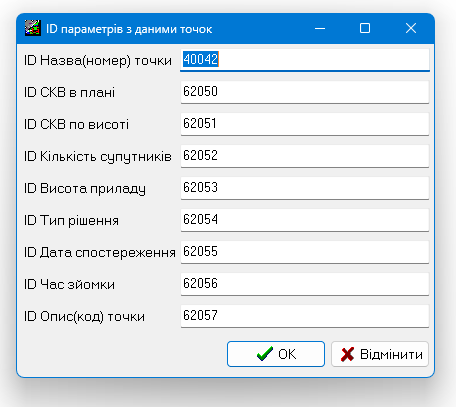

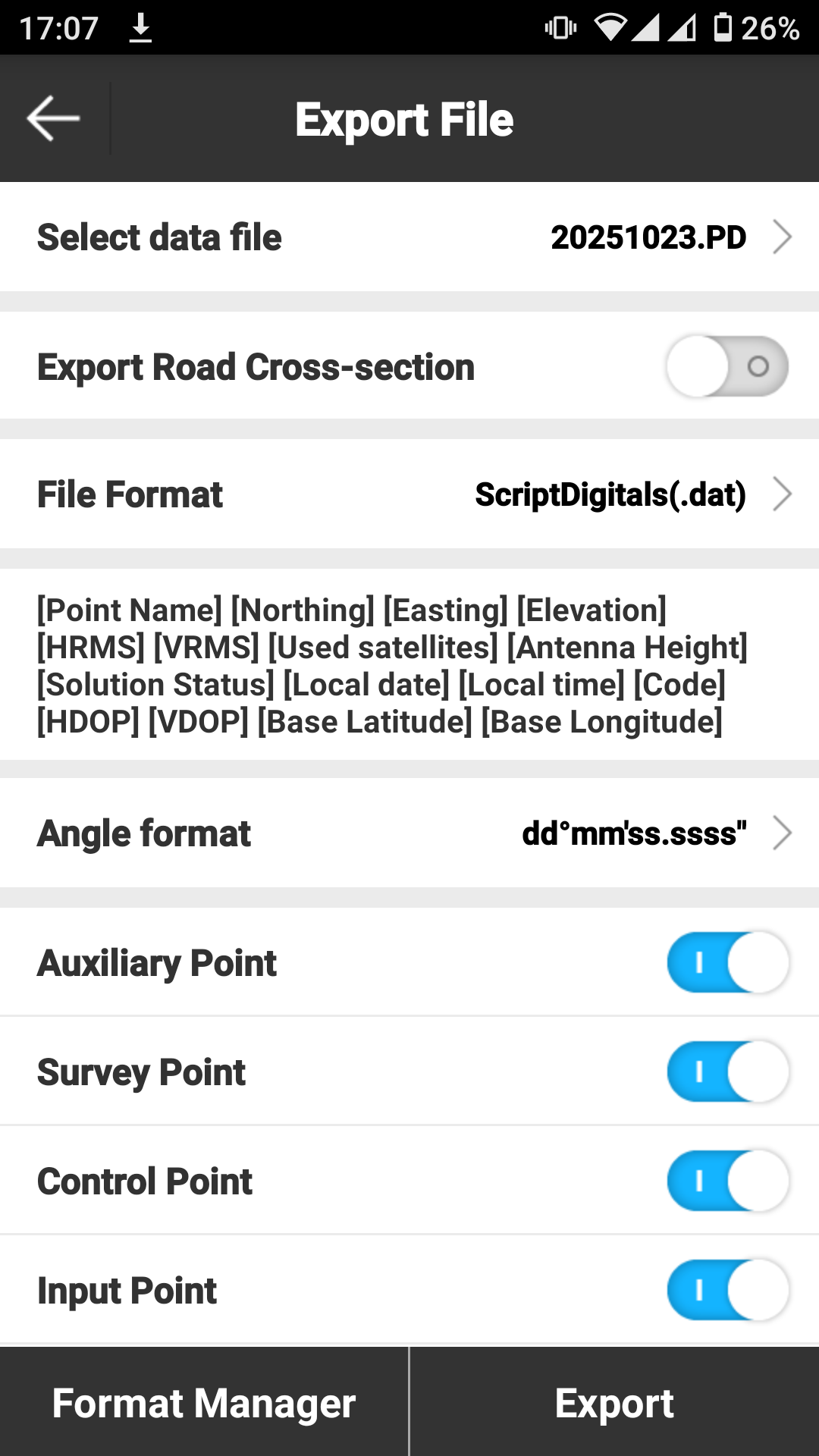

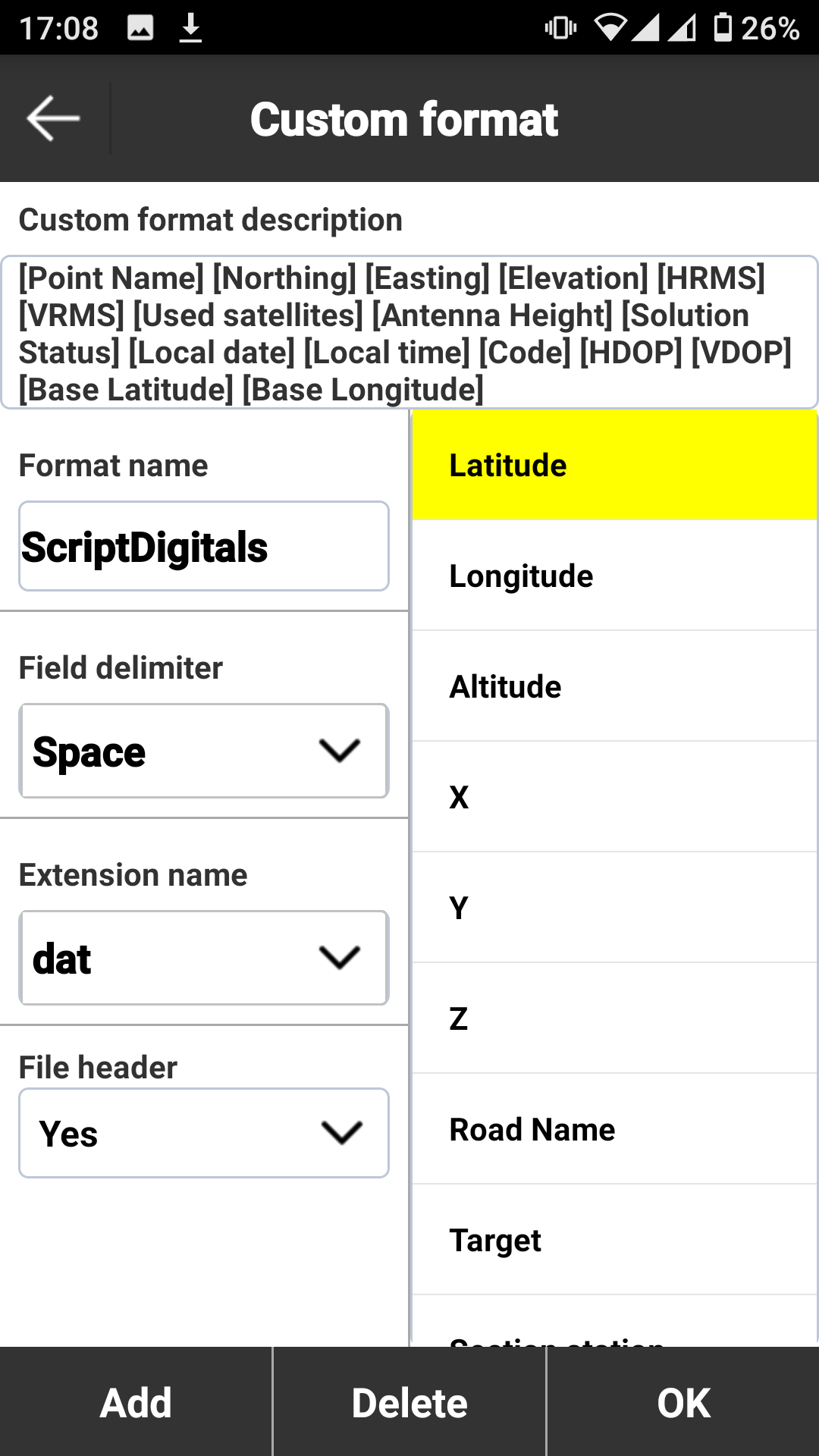

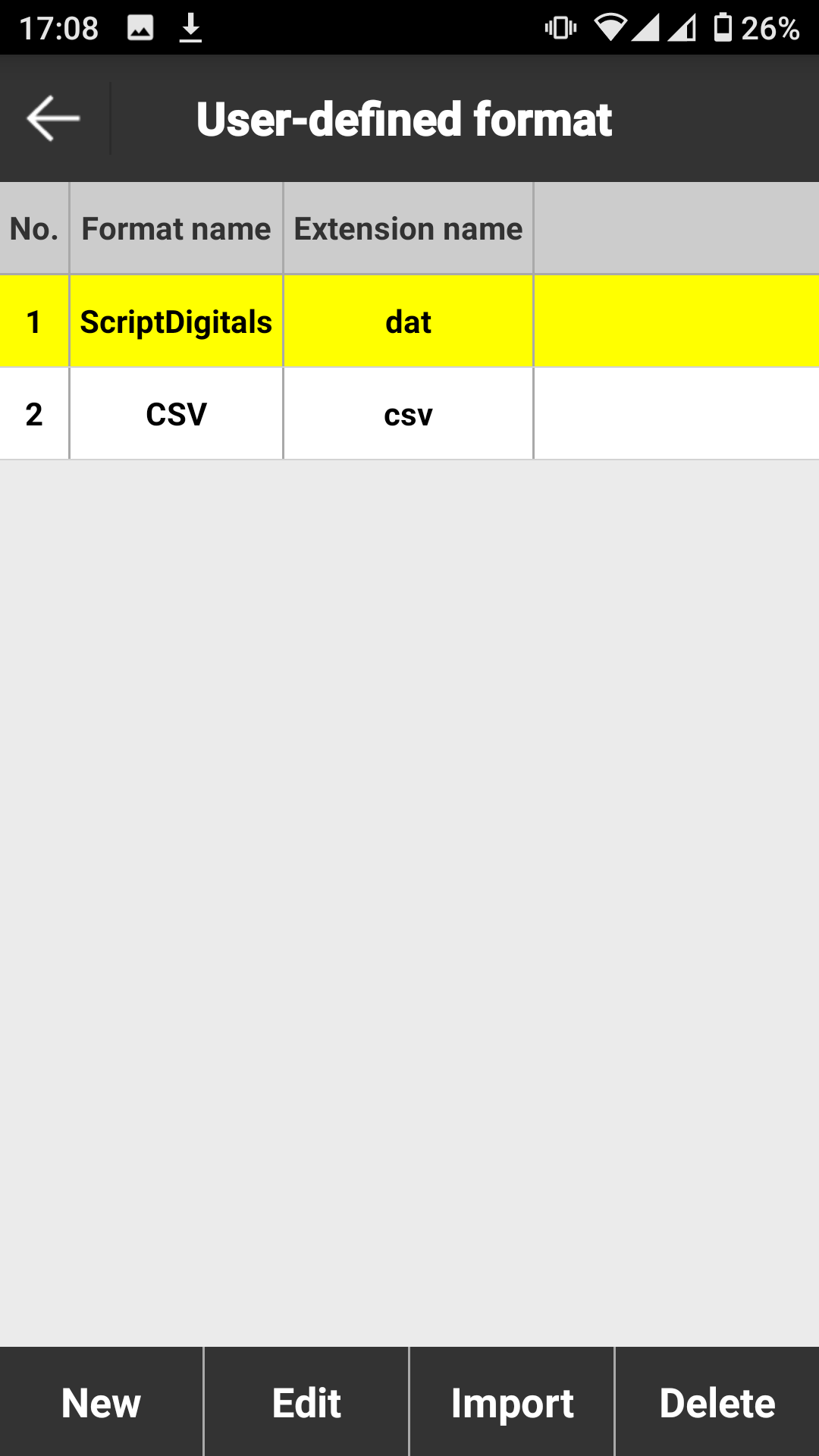

Змінювати ці id може знадобитися у випадку, коли у Вас вже є карта із готовими точками GPS-зйомки із заповненими даними про СКВ, кількість супутників тощо і вони записані в інших парамтерах. Додатково: Перша кнопка скрипту дозволяє не тільки додавати точки знімання, а ще й робити з ними певні маніпуляції, а саме: 1) якщо виділити тільки частину з уже доданих раніше точок і натиснути першу кнопку — то відбудеться зміна масштабу карти так, щоб виділені точки влізлися на майбутню Схему. При цьому автоматично будуть винесені підписи в тих самих розмірах і позиції, які будуть потім на схемі. Дана опція ще зручна також, якщо в якомусь місці є багато точок і треба їх зблизити, щоб не було накладок підписів. 2) якщо виділити повністю усі точки, в яких відсутні номери і натиснути кнопку 1 — то відбудеться автоматична нумерація цих точок. СКВ автоматично генерується за формулою, яка залежить від відстані до базової станції та кількості видимих супутників плюс випадкова похибка. Кількість видимих супутників генерується повністю випадково але має просторову тенденцію, тобто, якщо дві точки знаходяться поряд - то кількість супутників буде схожою за значенням. Відомість вирахування площі формується за найбільш точним аналітичним способом за відомими координатами поворотних точок. Читайте, як у скрипті редагувати ваші реквізити виконавця робіт. Вартість скрипту з шаблонами 600 грн. |
| Щоб придбати скрипт собі чи отримати техпідтримку, пишіть на email: fendak@ukr.net. |
| Телефон для довідок: (097) 547-48-55. |
| Скрипт компілюється під ключ ліцензії Digitals. Його можна переглянути в меню Допомога - Про програму. Програма має бути нової версії.
|
| Всього коментарів: 45 | 1 2 » |
Після оновлення Digitals у зв'язку із змінами в програмі обрізка векторів по рамці карти в скрипті більше не працює. Працює тільки обрізка векторів на вказану відстань від точки. Задати цю відстань можна в налаштуваннях скрипту в опції Довжина обрізки векторів:
 П.С. Щоб відкрити налаштування скрипту, створіть нову чисту карту (без жодного об'єкта на ній) і запустіть основний скрипт РТК. Для відновлення обрізки векторів по рамці карти зверніться на імейл за оновленням скрипту. Але якщо у вас скрипт новіший за 17.10.2019 року, то він і так працюватиме. Тоді звертатися за оновленням нема сенсу (крім випадку, якщо вам дуже суттєво, щоб обрізка векторів була по рамці, а не на вказану відстань). Для отримання оновлення скрипту вказуйте ключі, під які отримували скрипт.
Скрипт оновлено:
1. Оскільки експерти почали давати зауваження, що до земельного кадастру мають вносититься координати поворотних точок меж угідь з відображенням їх на плані, то в скрипт при автоматичному генеруванні пікетів зйомки додана можливість автоматичного генерування пікетів не тільки в поворотних точках межі ділянки, а й в поворотних точках меж угідь та обмежень у використанні. Відповідно - координати цих точок будуть відображатися у відомості обчислення координат.  2. Додано можливість вручну задавати потрібний масштаб Схеми, вибираючи із випадаючого списку потрібне значення, чи просто ввівши у відповідне поле потрібне число.  3. Додана можливіть вибирати формат аркуша схеми. В комплект скрипту додано шаблон схеми формату А3. Також є можливість вибрати варіант "автоматично". В такому випадку формат аркуша буде автоматично змінюватися з А4 на А3, коли на ділянці більше 25 поворотних точок. 4. Вектори, що йдуть від точок зйомки автоматично обрізаються за кілька сантиментів до краю рамки. Але якщо у відповідній новій опції поставити конкретну цифру (наприклад 4), то вектори будуть обрізатися на заданій відстані (в міліметрах) від точки зйомки, щоб не нагромаджувати весь аркуш суцільними лініями, коли на ділянці багато точок. 5. Перша кнопка скрипту тепер не тільки додає пікети з файлу, а й виконує з ними ряд інших маніпуляцій: 1) Автоматично зразу після додавання створює підписи номерів точок в тому самому масштабі, в якому вони будуть потім на схемі. На схемі збережеться навіть позиція підписів, так що їх можна зразу розсунути, щоб не було накладок. 2) Якщо після додавання виділити частину пікетів і натиснути на кнопку знову - то відбудеться зміна масштабу карти і підписи номерів пікетів будуть винесені заново в новому масштабі (масштаб карти розрахується по розмаху тільки виділених точок так, щоб вони влізли на майбутню схему). Дана опція зручна, зокрема, при додаванні на карту точок з приладу gps, і потім зборі об'єктів. Бо інколи в одному місці густо точки, тоді потрібно збільшити масштаб і винести підписи заново. Тепер достатньо виділити ці згущені точки і натиснути на кнопку - підписи і умовні знаки пікетів зразу стануть читабельними. 3) Якщо виділити усі наявні на карті пікети і натиснути першу кнопку - відбудеться переприсвоєння їхніх порядкових номерів. Такий варіант призначений для випадків, коли після додавання пікетів Ви видалили частину з них (наприлад, на четвертих чи внутрішніх кутах будівель). Відповідно, зіб'ється послідовність нумерації. В такому випадку достатньо виділити усі пікети і натиснути на першу кнопку скрипту, щоб їх нумерація знову стала послідовною. Більше детально читайте в описі скрипту вище, який оновлено також. Для отримання оновлення пишіть на email з пошти, на яку отримували скрипт, вказавши темою повідомлення "Оновлення РТК". Також вкажіть номер ключа вашої програми Digitals. Оновлення безкоштовне.
| |
